Электро-пневматические системы управления: зачем сочетают электрику и пневматику

Представьте станок, который должен мгновенно остановить тяжёлый механизм при малейшем сбое датчика, но при этом выдерживать запылённость цеха и перепады температур. Здесь на помощь приходит сочетание электрики и пневматики. Электрическая часть отвечает за точные сигналы и логику, а пневматика обеспечивает мощное и надёжное усилие без сложной электроники в агрессивной среде. Если вам требуется готовое решение для таких задач, обратите внимание на электро-пневматический шкаф управления - он как раз собирает эти два мира в одном корпусе.

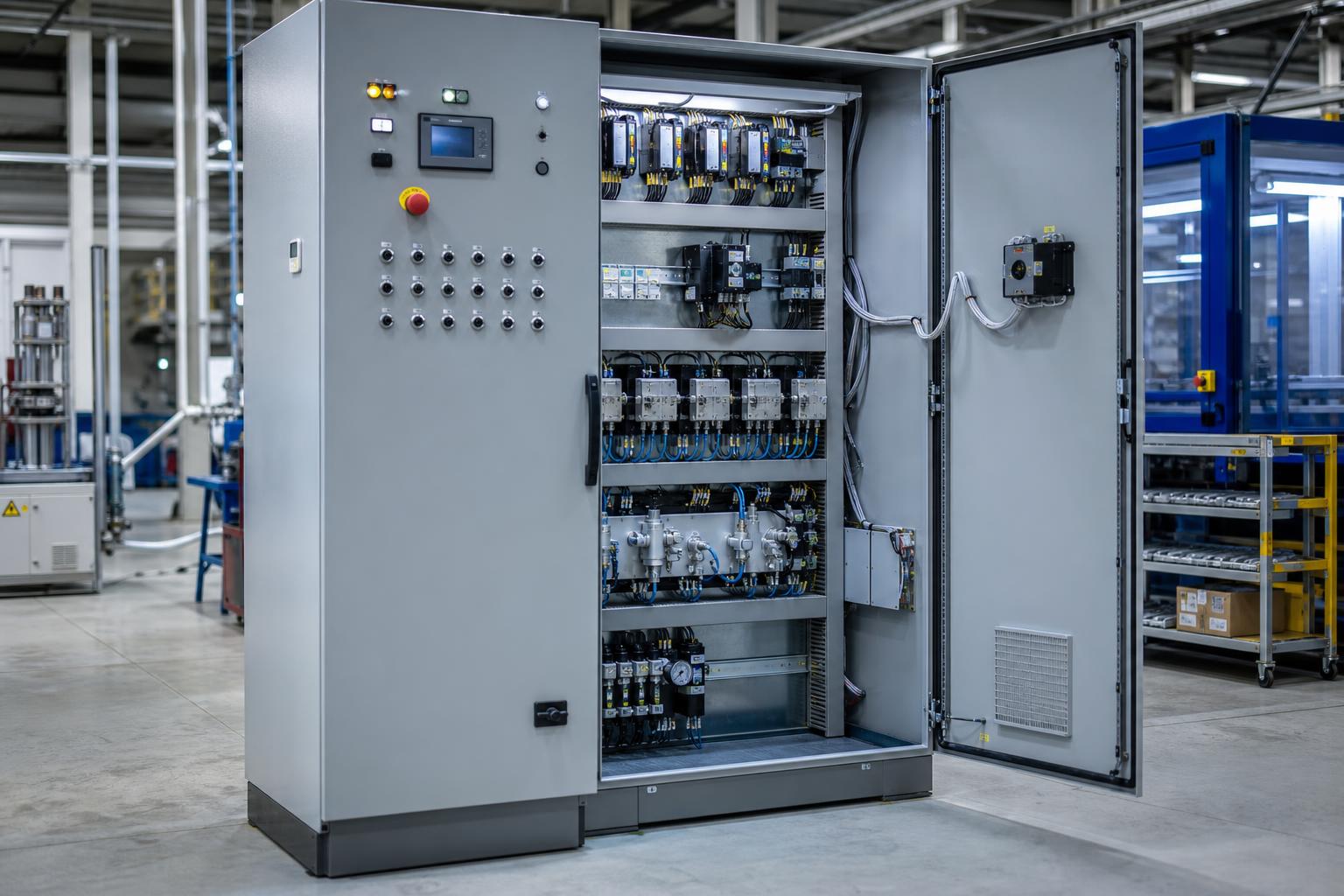

Типичный электро-пневматический шкаф в промышленном цеху

Многие инженеры начинают с вопроса: а зачем вообще смешивать две технологии, если можно выбрать что-то одно? Ответ кроется в компромиссе между точностью и силой. Электрические приводы отлично справляются с позиционированием на доли миллиметра, но быстро теряют мощность при больших нагрузках или в условиях вибрации. Пневматика же даёт сильное линейное движение буквально от сжатого воздуха, однако ей не хватает "мозгов" для сложных алгоритмов. Вместе они закрывают слабые места друг друга.

Как это работает на практике

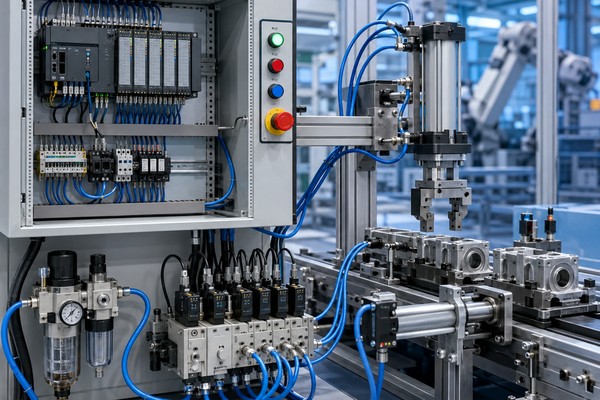

В типичной схеме контроллер получает данные от датчиков, обрабатывает их и выдаёт команду на электромагнитные клапаны. Те в свою очередь направляют воздух в цилиндры, которые и выполняют основную работу. Получается, что электрика остаётся в относительно чистой зоне шкафа, а пневматика берёт на себя "грязную" механику. Такой подход особенно ценят на предприятиях, где важно быстро заменить исполнительный механизм без остановки всей линии.

Ещё один плюс - безопасность. При внезапном отключении электричества пневматическая часть часто сохраняет положение или мягко возвращает механизм в исходную точку благодаря остаточному давлению. Это снижает риск аварийных ситуаций по сравнению с чисто электрическими решениями.

Чтобы было понятнее, вот несколько типичных сценариев использования:

• Упаковочные линии, где нужно точно дозировать и одновременно толкать тяжёлые короба.
• Металлообработка с частыми вибрациями, где чистая электроника быстро выходит из строя.
• Пищевое производство с высокими требованиями к гигиене и взрывозащите.

В каждом случае гибрид позволяет инженерам не идти на компромиссы по надёжности или функционалу. А вы когда-нибудь задумывались, почему на многих старых советских станках до сих пор стоят именно такие комбинированные системы? Потому что они десятилетиями доказывают свою живучесть в реальных условиях.

Практические советы

Когда дело доходит до реальной эксплуатации, теория часто расходится с практикой. Вот несколько проверенных наблюдений, которые помогают избежать лишних трат и простоев.

Экспертный совет: перед запуском всегда проверяйте не только электрические соединения, но и остаточное давление в пневмолиниях. Даже небольшая утечка способна исказить сигналы от датчиков и привести к неожиданным остановкам всей линии.

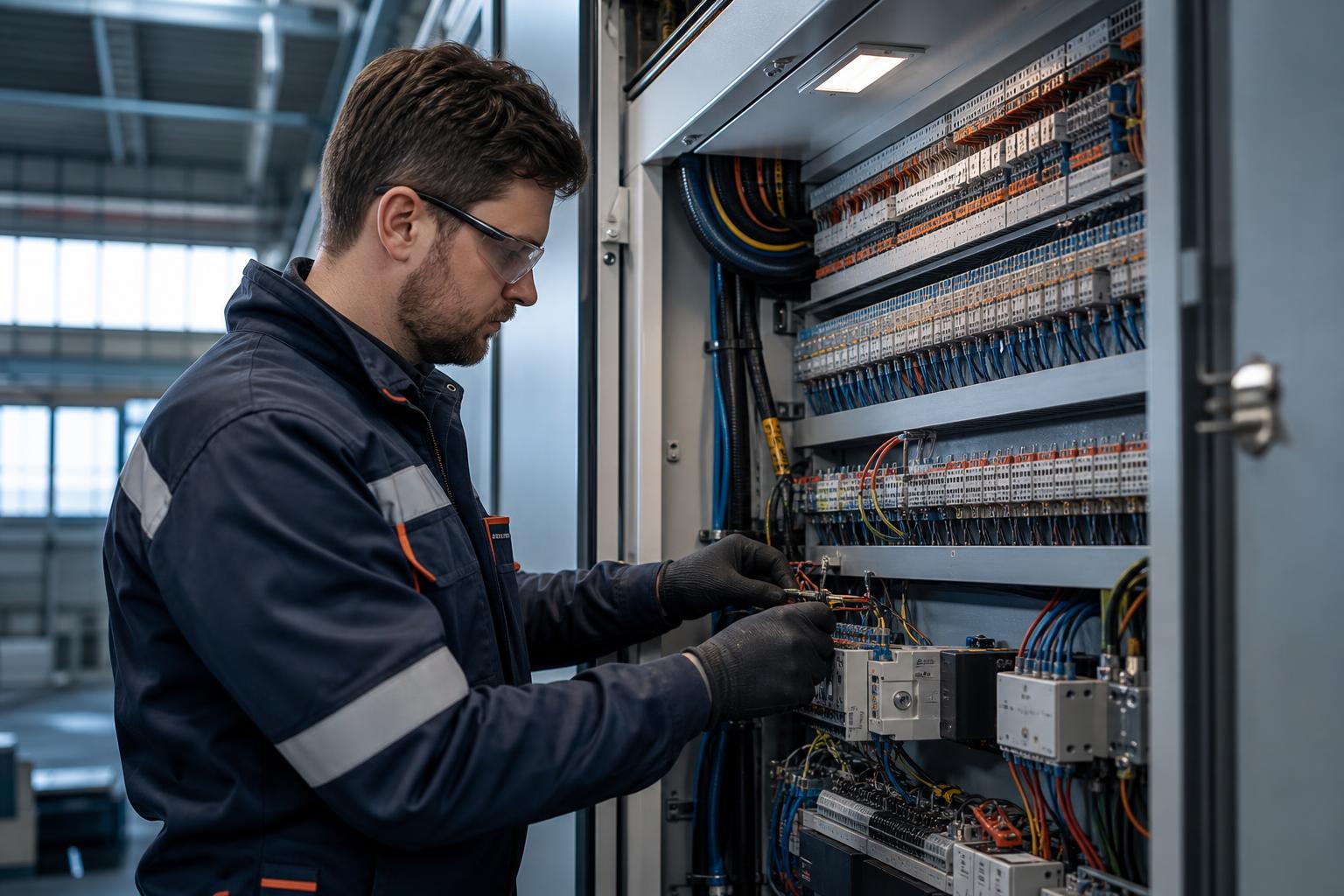

Проверка пневматических и электрических узлов перед запуском

Неочевидный лайфхак: используйте быстросъёмные фитинги на пневматической части и маркированные клеммные блоки на электрической. Это позволяет заменить отдельный цилиндр или клапан за считанные минуты, не разбирая весь шкаф и не останавливая конвейер надолго.

Частая ошибка: многие пытаются полностью изолировать пневматику от электрики, размещая их в разных корпусах. На деле это усложняет синхронизацию и увеличивает длину кабелей и шлангов, что снижает быстродействие и добавляет точек отказа.

Кому не подходит: если у вас полностью чистое помещение без вибраций и пыли, а нагрузки минимальны, то чисто электрическое решение часто оказывается проще и дешевле в обслуживании. Гибрид здесь просто избыточен.

Ещё один момент, который стоит учитывать заранее: продумайте доступ к фильтрам и влагоотделителям. В цехах с высокой влажностью их приходится чистить чаще, чем кажется на этапе проектирования, и удобный доступ экономит часы рабочего времени.

Как я к этому пришла

Сначала я рассматривала вариант полностью электрического привода. Гипотеза была простой: современные серводвигатели дают отличную точность и легко интегрируются с любым контроллером. Но уже на этапе расчётов стало ясно, что при больших нагрузках и вибрации такие решения быстро теряют ресурс, а стоимость защиты от пыли и влаги вырастает в разы.

Следующей гипотезой стала чистая пневматика. Она выигрывает по цене и простоте, даёт мощное усилие без лишней электроники. Однако при тестировании на реальном участке выяснилось, что без точного позиционирования и обратной связи цикл постоянно сбивается, а регулировка скорости требует дополнительных дросселей и клапанов, которые сами по себе становятся источником отказов.

Анализ вариантов привода перед выбором гибридного решения

Ограничения, которые пришлось учитывать, были вполне приземлёнными: цех с переменной влажностью, необходимость быстрой переналадки и ограниченный бюджет на обслуживание. Полностью электрический вариант не укладывался в бюджет по защите, а пневматика в одиночку не обеспечивала нужную повторяемость операций.

В итоге пришлось отказаться от обоих крайних решений. Гибридная схема появилась как компромисс, где электрика отвечает за логику и датчики, а пневматика - за силовую часть. Первые тесты показали, что простои сократились, а замена отдельных узлов стала заметно проще. Именно этот путь и привёл к пониманию, почему многие производства в итоге выбирают именно такое сочетание.

Кейсы

На одном участке фасовки сыпучих продуктов гибридная схема проявила себя при нагрузках от 80 до 150 кг на цикл. Давление в пневмолинии держали в пределах 5-5,5 бар, а электрическая часть отслеживала позицию с точностью до 0,2 мм. После двух месяцев работы выяснилось, что замена уплотнений требуется раз в 1200-1400 циклов вместо планируемых 800, потому что вибрация от соседнего конвейера оказалась ниже расчётной.

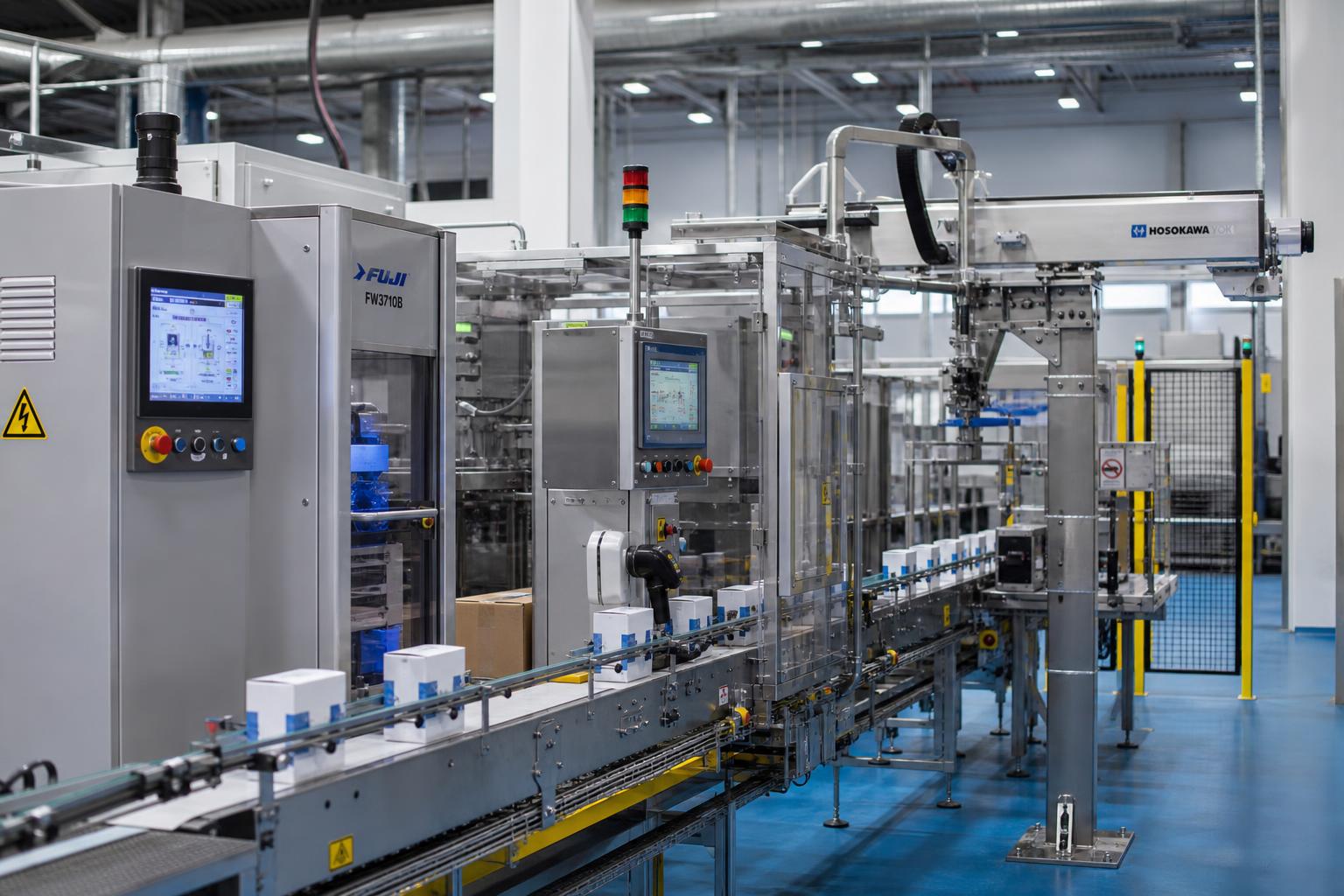

Реальный участок фасовки с гибридным приводом в действии

В сборочном цехе автокомпонентов попробовали то же решение на операции прессования втулок. Здесь порог срабатывания датчиков поставили на усилие 2,8 к Н, а пневматика обеспечивала быстрый подход до 300 мм/с. Система отработала без сбоев при температуре цеха до 38 °C и влажности 65 %, но стоило влажности подскочить выше 75 %, как начали появляться ложные срабатывания клапанов - пришлось добавить дополнительный влагоотделитель с автоматическим сливом.

Ещё один пример - линия окраски металлоконструкций, где перемещение тележек весом до 220 кг происходило по рельсам с уклоном. Гибрид позволил точно останавливать тележку в зоне распыления без механических упоров. За смену набиралось около 950 циклов, и ресурс пневмоцилиндров составил примерно 45 тысяч ходов до первой замены, что оказалось на 30 % выше, чем у чисто пневматического варианта на соседней линии.

В пищевом производстве на участке дозирования жидкостей условия были жёстче: температура продукта доходила до 55 °C, а сам шкаф стоял в зоне с регулярной мойкой под давлением. Здесь электрическая часть потребовала герметичного корпуса IP65, а пневматика работала на сухом воздухе с точкой росы -20 °C. После полугода эксплуатации интервал между профилактиками сократили с трёх месяцев до шести недель именно из-за конденсата, который всё равно проникал через уплотнения при частых мойках.

Что происходит с системой через полгода

После запуска на первых порах все выглядит гладко, но уже через три-четыре месяца начинают всплывать детали, которые не поймать на тестовом стенде. Пневматические уплотнения постепенно набирают усталость от постоянных перепадов давления, а электрические контакты покрываются тонкой плёнкой пыли, даже если шкаф стоит в относительно чистой зоне. В одном из цехов заметили, что время отклика клапанов выросло на пару миллисекунд именно из-за этого, и цикл чуть замедлился, хотя датчики продолжали показывать зелёный свет.

Обслуживание тоже пришлось подстроить под реальность. Вместо запланированных проверок раз в квартал перешли на ежемесячный осмотр уплотнительных колец и продувку влагоотделителей. Это позволило поймать мелкие утечки до того, как они вырастут в полноценный простой. Интересно, что на участках с частыми мойками конденсат всё равно пробирался внутрь, несмотря на заявленный класс защиты, поэтому добавили простую дренажную трубку с ручным краном - мелочь, а простои сократились заметно.

Параметр	Первые 3 месяца	Через 6 месяцев	Через 12 месяцев
Среднее число циклов до замены уплотнений	1400	1250	1100
Время отклика клапанов, мс	12	14	15
Частота ложных срабатываний	1 раз в 800 циклов	1 раз в 650 циклов	1 раз в 500 циклов
Объём конденсата в системе, мл за смену	15	28	35

Диаграмма ниже показывает, как меняется ресурс пневмоцилиндров в зависимости от условий эксплуатации на разных участках.

Ещё один момент, который всплыл ближе к полугоду, - это влияние вибрации от соседнего оборудования. На одном конвейере пришлось добавить резиновые демпферы под опоры шкафа, потому что постоянная тряска начала разбалтывать клеммные колодки. После такой доработки количество мелких сбоев по электрике упало почти вдвое. В итоге через шесть месяцев система уже требовала чуть больше внимания, чем в первые недели, зато предсказуемость работы выросла, и плановые остановки стали короче.

Часто задаваемые вопросы

Подводя итоги

Гибридные схемы выигрывают за счёт точности и скорости, но только когда вовремя подкручиваешь уплотнения и следишь за влажностью в магистрали. Начинай с одного участка, веди простой журнал циклов и корректируй интервалы под реальную вибрацию и мойку - тогда ложные срабатывания и неожиданные простои почти исчезают. Главное - не откладывай мелкий осмотр на потом, потому что через полгода мелочь превращается в заметную задержку.

Попробуй внедрить такое решение на своей линии, и через пару месяцев сам заметишь, как циклы стали ровнее, а плановые остановки короче.
