Вакуумные насосы сухого типа: принцип работы, устройство и особенности эксплуатации

Вакуумные технологии применяются во многих промышленных и научных процессах, где необходимо создать давление ниже атмосферного и контролируемым образом удалять газ из рабочей камеры. Для решения таких задач используются различные виды оборудования, отличающиеся принципом действия, диапазоном рабочих давлений и требованиями к обслуживанию. Одну из важных категорий составляют вакуумные насосы сухого типа.

Основная особенность вакуумных насосов сухого типа заключается в том, что для уплотнения и смазки рабочей камеры не требуется масло или другая жидкость, непосредственно контактирующая с откачиваемой средой. Это не означает полного отсутствия смазочных материалов во всей конструкции: масло может использоваться, например, в подшипниковых или редукторных узлах, изолированных от газового тракта. Понятие "сухой" относится прежде всего к рабочей полости, через которую проходит откачиваемый газ.

Такая конструкция востребована в процессах, где важно минимизировать риск загрязнения вакуумной системы парами масла, а также там, где контакт технологического газа с рабочей жидкостью нежелателен. Однако сухой принцип работы предъявляет собственные требования к температурному режиму, рабочим зазорам, состоянию роторов и составу откачиваемой среды.

Что представляет собой сухой вакуумный насос

Вакуумный насос предназначен для удаления газа из герметичного или относительно герметичного объема. По мере откачки количество молекул газа внутри камеры уменьшается, вследствие чего давление становится ниже атмосферного.

В традиционных маслозаполненных конструкциях масло может выполнять сразу несколько функций: обеспечивать смазку, отводить тепло, уменьшать внутренние утечки через рабочие зазоры и участвовать в герметизации механизма. В сухом насосе рабочая камера организована таким образом, чтобы процесс откачки происходил без масляного уплотнения.

Для этого используются точно изготовленные рабочие органы и малые расчетные зазоры. В зависимости от типа оборудования газ перемещается винтовыми роторами, спиральными элементами, когтеобразными роторами, мембраной или другим механизмом.

Отсутствие масла в рабочей полости меняет характер эксплуатации. С одной стороны, исключается непосредственное загрязнение откачиваемого газа рабочей жидкостью. С другой - конструкция становится чувствительной к температурным деформациям, твердым загрязнениям и образованию отложений.

Поэтому сухой насос следует рассматривать не как безусловную замену масляному, а как отдельный класс оборудования для определенных технологических условий.

Основные разновидности сухих насосов

К сухому вакуумному оборудованию относятся несколько конструктивных типов. Они различаются способом захвата, перемещения и сжатия газа.

Распространенным промышленным вариантом является сухой винтовой насос. В его рабочей камере вращаются два винтовых ротора. Их профили рассчитаны таким образом, чтобы при вращении образовывались замкнутые или условно замкнутые объемы, перемещающие газ от входа к выпуску.

Еще один вариант - когтевой насос. Внутри корпуса вращаются два профилированных ротора, которые не должны непосредственно соприкасаться друг с другом. Их движение синхронизируется механической передачей.

Для лабораторного и сравнительно небольшого оборудования применяются сухие спиральные насосы. В них используются две спирали, одна из которых совершает орбитальное движение относительно другой. Газ постепенно перемещается от периферии к центральной части механизма и выводится наружу.

Мембранные насосы также способны работать без масла в газовом тракте. Изменение объема рабочей камеры обеспечивается гибкой мембраной, а направление потока регулируют клапаны. Такие агрегаты используются преимущественно при относительно небольших производительностях.

Каждый тип имеет собственные ограничения, поэтому выбор определяется не только требованием "сухого вакуума", но и параметрами конкретного процесса.

Принцип действия сухого винтового насоса

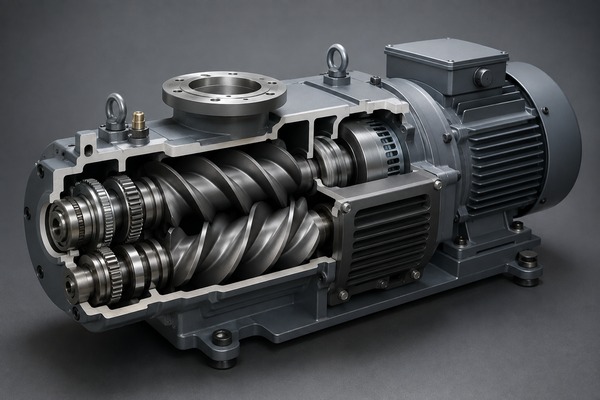

Винтовая конструкция особенно характерна для промышленного сухого вакуумного оборудования. Два ротора располагаются параллельно друг другу и вращаются в противоположных направлениях.

Между поверхностями роторов, а также между роторами и корпусом сохраняются небольшие технологические зазоры. В штатном режиме металлические рабочие поверхности не должны постоянно тереться друг о друга.

Газ поступает через входной патрубок, захватывается рабочими объемами между профилями роторов и перемещается в направлении выпускного патрубка. В зависимости от геометрии винтов возможно постепенное изменение объема газовых полостей и соответствующее внутреннее сжатие.

Синхронность вращения обеспечивается системой зубчатых передач или другим механизмом, расположенным вне рабочей камеры. Именно точность взаимного положения роторов позволяет сохранить необходимые зазоры.

Если синхронизация нарушается из-за износа подшипников, повреждения передачи или других причин, поверхности могут соприкоснуться. Поэтому диагностика механической части имеет большое значение для надежности сухого насоса.

Чем сухие насосы отличаются от масляных

Главное различие заключается в организации рабочей камеры. В маслозаполненном насосе масло может непосредственно участвовать в вакуумном процессе, тогда как в сухом варианте газовый тракт отделен от системы смазки.

Это особенно важно для процессов, чувствительных к углеводородному загрязнению. Масляный аэрозоль и обратная миграция паров масла при определенных условиях способны влиять на чистоту вакуумной системы.

У сухого насоса такой источник загрязнения рабочей камеры отсутствует. Однако из этого не следует, что газ на выходе всегда остается абсолютно чистым. Если откачиваемая технологическая среда содержит пары, аэрозоли или продукты реакции, они проходят через насос и могут образовывать отложения.

Различается и обслуживание. Маслозаполненное оборудование требует контроля состояния рабочей жидкости, ее уровня и периодической замены. В сухом насосе эти операции для газовой камеры отсутствуют, однако остаются подшипники, уплотнения, синхронизирующие механизмы и другие компоненты.

Следовательно, "сухой" не означает "не требующий обслуживания".

Преимущества сухого принципа откачки

Одним из основных достоинств является отсутствие масла непосредственно в рабочей камере. Это уменьшает вероятность попадания его паров в вакуумируемый объем и позволяет использовать оборудование в процессах, где требуется более чистая газовая среда.

Другим преимуществом становится отсутствие необходимости регулярно менять большое количество рабочей жидкости, загрязненной продуктами технологического процесса. В некоторых производствах утилизация такого масла сама по себе является отдельной эксплуатационной задачей.

Сухая конструкция может быть удобна при откачке газов, взаимодействие которых с вакуумным маслом нежелательно. При этом совместимость конкретного насоса с химически активной средой всегда должна проверяться отдельно.

Еще одно практическое преимущество связано с возможностью автоматизации. Современные сухие насосные агрегаты могут оснащаться частотным регулированием, температурными датчиками, средствами контроля вибрации и интерфейсами для подключения к системе управления технологической линией.

Однако преимущества проявляются только при правильно выбранном режиме. Работа с неподходящей средой или недостаточное обслуживание способны существенно сократить ресурс оборудования.

Рабочие зазоры и точность изготовления

В сухом насосе отсутствие жидкостного уплотнения означает, что особое значение приобретает точность механических компонентов.

Между вращающимися элементами необходимо сохранить зазор, достаточный для предотвращения контакта, но одновременно достаточно малый для ограничения обратного перетекания газа.

Задача усложняется температурным расширением. Во время работы роторы и корпус нагреваются, поэтому размеры деталей изменяются. Конструкция рассчитывается с учетом этого эффекта.

Если насос перегревается сверх предусмотренного режима, рабочие зазоры могут уменьшиться. В критической ситуации возникает контакт роторов между собой или с корпусом.

С другой стороны, чрезмерно большие зазоры увеличивают внутренние перетечки и могут ухудшать вакуумные характеристики. Поэтому качество изготовления и состояние подшипников непосредственно связаны с эффективностью оборудования.

Температурный режим

Температура является одним из ключевых параметров эксплуатации сухого насоса. В процессе сжатия газа выделяется тепло, дополнительно нагреваются подшипники и элементы привода.

Для отвода тепла используются воздушные или жидкостные системы охлаждения. Конкретная схема определяется мощностью и конструкцией агрегата.

Температура важна и с точки зрения откачиваемых веществ. Если технологический газ содержит пары, способные конденсироваться, необходимо предотвратить образование жидкости внутри рабочей камеры там, где конструкция на это не рассчитана.

Для этого может использоваться прогрев насоса, подача продувочного газа или поддержание определенного температурного режима. Задача состоит в том, чтобы вещество прошло через рабочую камеру в газообразном состоянии.

При этом чрезмерный нагрев также нежелателен. Поэтому рабочая температура должна находиться в диапазоне, предусмотренном изготовителем оборудования.

Работа с парами и конденсирующимися веществами

Сухие насосы нередко выбирают для технологических процессов, содержащих пары растворителей, воды или других веществ. Но отсутствие масла не делает агрегат автоматически устойчивым к любой такой среде.

Если пар охлаждается ниже точки конденсации, внутри корпуса может образоваться жидкость. Она способна вызвать коррозию, появление отложений или нарушение рабочих зазоров.

При остановке оборудования проблема может усиливаться, поскольку температура снижается и оставшиеся внутри пары конденсируются.

Поэтому в технологических системах применяются специальные режимы запуска и остановки. Перед прекращением работы насос может продуваться инертным или другим подходящим газом для удаления остатков технологической среды.

Перед насосом также могут устанавливаться конденсаторы, сепараторы и фильтры. Конкретная конфигурация зависит от свойств вещества.

Загрязнения и твердые частицы

Твердые частицы представляют потенциальную опасность для оборудования с малыми рабочими зазорами.

Попадание абразивного материала между ротором и корпусом способно привести к появлению царапин и повреждению поверхностей. Более крупная частица может стать причиной механического контакта и заклинивания.

Источником загрязнений бывает сам технологический процесс. Например, внутри вакуумной камеры могут образовываться продукты реакции или частицы обрабатываемого материала.

Для защиты применяются входные фильтры и сепараторы. Однако фильтр создает сопротивление газовому потоку, поэтому его характеристики необходимо учитывать при расчете вакуумной системы.

Загрязненный фильтр способен значительно уменьшить эффективную скорость откачки. По этой причине его состояние входит в перечень параметров регулярного технического обслуживания.

Производительность и скорость откачки

При выборе сухого насоса одним из основных параметров является скорость откачки. Она показывает объем газа, который оборудование способно перемещать за определенное время при установленных условиях.

Однако паспортная производительность и реальная скорость откачки непосредственно у технологической камеры могут отличаться.

Между камерой и насосом находятся трубопроводы, клапаны, фильтры и соединительные элементы. Они обладают определенной проводимостью и ограничивают поток.

Особенно заметно влияние трубопроводов при уменьшении давления. Поэтому для эффективной системы важно не только установить мощный насос, но и обеспечить соответствующее сечение вакуумной линии.

Также учитывается газовая нагрузка - количество газа, которое постоянно поступает в вакуумируемый объем из технологического процесса, вследствие утечек или газовыделения материалов.

Предельное и рабочее давление

Предельное остаточное давление характеризует минимальное давление, которое насос способен создать в определенных испытательных условиях. Этот показатель полезен для сравнения оборудования, но не всегда соответствует давлению реального технологического процесса.

При работе в системе постоянно присутствует газовая нагрузка. Поэтому фактическое давление определяется равновесием между количеством поступающего газа и эффективной скоростью его удаления.

При выборе оборудования важнее определить требуемое рабочее давление и убедиться, что насос обеспечивает достаточную производительность именно в этом диапазоне.

Если технологическому процессу требуется более глубокий вакуум, сухой насос может использоваться как форвакуумный агрегат совместно с другой ступенью.

Такая комбинация применяется в системах, где один насос создает предварительное разрежение, необходимое для нормальной работы высоковакуумного оборудования.

Применение в промышленности

Сухие вакуумные насосы используются в различных производственных процессах, однако выбор конкретного исполнения зависит от свойств откачиваемой среды.

Они применяются в химических и фармацевтических процессах, вакуумной сушке, производстве электроники и полупроводников, нанесении покрытий, упаковочных технологиях, металлургии и исследовательском оборудовании.

В электронной промышленности существенное значение имеет снижение риска загрязнения рабочей камеры масляными парами.

В химических процессах преимуществом может быть отсутствие контакта технологической среды с вакуумным маслом. Но одновременно необходимо учитывать коррозионную стойкость материалов.

В вакуумной сушке насос удаляет воздух и пары жидкости. Здесь важна способность системы справляться с высокой паровой нагрузкой и предотвращать нежелательную конденсацию внутри механизма.

Таким образом, область применения определяется не только необходимой глубиной вакуума, но и составом газовой среды.

Сухие насосы в лабораториях

В лабораторной практике широко используются мембранные и спиральные сухие насосы. Они могут применяться самостоятельно или как предварительная ступень для другого вакуумного оборудования.

Отсутствие масла в газовом тракте уменьшает вероятность загрязнения лабораторной установки и избавляет от необходимости контролировать состояние рабочей жидкости в самой камере откачки.

Для лаборатории также важны уровень шума, размеры оборудования и простота обслуживания.

При работе с химическими веществами необходимо проверять стойкость мембран, клапанов, уплотнений и других элементов к конкретным реагентам.

Даже небольшой лабораторный насос нельзя выбирать только по максимальной производительности. Требуемое давление и совместимость материалов остаются основными критериями.

Система охлаждения

Поскольку рабочая жидкость не используется для отвода тепла из газовой камеры так, как это возможно в некоторых маслозаполненных конструкциях, охлаждение сухого насоса имеет особое значение.

Компактные агрегаты могут использовать воздушное охлаждение. Вентилятор обеспечивает движение воздуха вокруг корпуса и двигателя.

Промышленные модели высокой мощности нередко имеют жидкостное охлаждение. В таком случае контролируются температура, расход и качество охлаждающей жидкости.

Недостаточное охлаждение приводит к росту температуры деталей. Это может изменить рабочие зазоры, ускорить старение уплотнений и повысить нагрузку на подшипники.

Загрязнение теплообменных поверхностей также ухудшает теплоотвод. Поэтому обслуживание системы охлаждения является полноценной частью регламента эксплуатации.

Подшипники и синхронизирующий механизм

Хотя рабочая камера сухого насоса не содержит масла, подшипники и зубчатые передачи могут нуждаться в смазке. Такие узлы располагаются отдельно от газового тракта.

В двухроторных конструкциях синхронизация особенно важна. Роторы должны сохранять определенное взаимное положение при всех рабочих режимах.

Износ подшипника способен вызвать смещение вала и изменение зазора. Вначале это может проявляться повышенной вибрацией или необычным шумом, а при дальнейшем развитии неисправности возникает риск контакта деталей.

Состояние зубчатой передачи также влияет на точность синхронизации. Поэтому регламент обслуживания может предусматривать контроль смазочного материала, люфтов, вибрации и температуры подшипниковых узлов.

Игнорирование таких признаков способно привести к более сложному ремонту роторов и корпуса.

Техническое обслуживание

Распространенное заблуждение заключается в том, что сухой насос практически не требует обслуживания, поскольку в рабочей камере нет масла. В действительности набор операций просто отличается от обслуживания маслозаполненного агрегата.

Необходимо контролировать фильтры, уплотнения, подшипники, привод, систему охлаждения и состояние газового тракта.

Периодичность определяется количеством часов работы и условиями технологического процесса. Насос, откачивающий чистый сухой воздух, находится в совершенно иных условиях по сравнению с агрегатом, через который проходят пары химических веществ.

Важным методом профилактики является наблюдение за изменением параметров. Рост температуры, вибрации или времени откачки способен указывать на развивающуюся неисправность еще до аварийной остановки.

Для ответственного оборудования эти показатели могут регистрироваться автоматически.

Типичные причины неисправностей

Снижение производительности не всегда означает износ самого насоса. Прежде всего проверяется вакуумная система в целом.

Причиной может оказаться утечка в трубопроводе, загрязненный входной фильтр или неисправный клапан. Если внешняя система исправна, проверяется состояние агрегата.

Для сухих насосов характерной проблемой является образование внутренних отложений. Они способны постепенно уменьшать рабочие зазоры и увеличивать механическую нагрузку.

Еще одна возможная причина - перегрев из-за недостаточного охлаждения. Он может быть связан с загрязнением радиатора, отказом вентилятора или нарушением циркуляции охлаждающей жидкости.

Повышенный шум и вибрация могут свидетельствовать об износе подшипников, нарушении центровки привода или повреждении вращающихся элементов.

Запуск и остановка оборудования

Для некоторых технологических процессов правильная последовательность запуска и остановки имеет не меньшее значение, чем режим основной работы.

Если внутри насоса присутствуют конденсирующиеся или химически активные пары, перед остановкой может потребоваться продувка. Она помогает удалить остатки среды до охлаждения оборудования.

После длительного простоя также может использоваться предварительный прогрев. Его необходимость определяется инструкцией производителя и характером технологического процесса.

Нельзя резко изменять режим оборудования без учета температурной инерции. Детали сухого насоса рассчитаны на определенные тепловые условия, и достижение рабочего состояния может занимать некоторое время.

Автоматизированные системы управления позволяют реализовать необходимые последовательности без постоянного вмешательства оператора.

Как выбирать сухой вакуумный насос

Подбор начинается с определения технологических требований. Необходимо знать требуемое рабочее давление, объем камеры и газовую нагрузку.

Далее определяется состав откачиваемой среды. Следует учитывать наличие воды, растворителей, агрессивных компонентов, пыли и веществ, способных полимеризоваться или образовывать твердые отложения.

После этого оценивается требуемая скорость откачки. Расчет должен учитывать сопротивление трубопроводов и дополнительного оборудования.

Важны температура окружающей среды, доступность охлаждения и предполагаемый режим работы. Для круглосуточной эксплуатации требования отличаются от периодического использования.

Также учитываются энергопотребление, уровень шума, доступность обслуживания и запасных частей.

Выбор только по максимальной производительности может привести к неоптимальной системе. Все характеристики должны рассматриваться совместно.

Энергоэффективность и регулирование производительности

Вакуумный насос не всегда должен работать с максимальной производительностью. После первоначальной откачки камеры количество удаляемого газа может значительно уменьшиться.

Использование частотно-регулируемого привода позволяет изменять скорость вращения двигателя в соответствии с текущей потребностью системы, если такая эксплуатация предусмотрена конструкцией.

Это может снижать энергопотребление и тепловую нагрузку. Кроме того, уменьшение времени работы на максимальной мощности потенциально влияет на ресурс отдельных узлов.

Однако диапазон регулирования имеет ограничения. Слишком низкая скорость вращения может изменить охлаждение или рабочие характеристики.

Поэтому алгоритм управления должен учитывать допустимые режимы конкретного агрегата.

Безопасность эксплуатации

Вакуумный насос представляет собой оборудование с вращающимися механизмами, электрическим приводом и нагревающимися поверхностями.

Перед техническим обслуживанием необходимо исключить возможность случайного запуска и убедиться, что оборудование остыло до безопасной температуры.

Если через насос проходят токсичные, горючие или химически активные газы, необходимо учитывать свойства этих веществ при организации выхлопной системы.

Выход насоса не следует автоматически считать источником чистого воздуха. В отводимом потоке могут находиться вещества, поступившие из технологической камеры.

Особые требования возникают при работе с потенциально взрывоопасными смесями. В таких случаях конструкция всей установки и режим эксплуатации должны соответствовать требованиям безопасности конкретного производства.

Роль сухого насоса в комплексной вакуумной системе

Сухой насос часто является лишь одним элементом технологической установки. Вместе с ним работают клапаны, датчики давления, фильтры, сепараторы и системы очистки выхлопа.

В высоковакуумных системах сухой агрегат может использоваться как форвакуумная ступень. Он создает давление, при котором начинает эффективно работать следующий насос.

В системах с большой производительностью могут применяться вакуумные бустеры. Они увеличивают скорость откачки в определенном диапазоне давления.

Правильное сочетание оборудования позволяет получить требуемые характеристики без чрезмерного увеличения мощности одного агрегата.

Поэтому проектирование вакуумной системы должно учитывать взаимодействие всех ее компонентов, а не только паспортные показатели основного насоса.

Заключение

Вакуумные насосы сухого типа представляют собой оборудование, в рабочей газовой полости которого процесс откачки происходит без использования масла в качестве рабочей или уплотняющей жидкости. К этой категории относятся винтовые, когтевые, спиральные, мембранные и некоторые другие конструкции, каждая из которых предназначена для определенного диапазона задач.

Главным преимуществом сухого принципа является отсутствие непосредственного контакта технологического газа с вакуумным маслом. Это снижает риск масляного загрязнения рабочей системы и делает сухие насосы востребованными в процессах, где важна чистота газового тракта. Вместе с тем оборудование предъявляет повышенные требования к точности рабочих зазоров, охлаждению и защите от твердых загрязнений и конденсирующихся веществ.

При выборе сухого насоса необходимо учитывать рабочее давление, требуемую скорость откачки, газовую нагрузку, состав среды, температурный режим и характеристики трубопроводов. Важно также заранее определить условия технического обслуживания и возможность удаления продуктов технологического процесса.

Отсутствие масла в рабочей камере не означает отсутствия обслуживания в целом. Подшипники, уплотнения, синхронизирующие механизмы, фильтры, привод и система охлаждения требуют регулярного контроля. Соблюдение предусмотренных производителем режимов запуска, эксплуатации и остановки позволяет сохранять расчетные характеристики оборудования и уменьшать вероятность преждевременного износа.

Таким образом, сухой вакуумный насос следует выбирать как часть конкретной технологической системы. Только сопоставление конструкции агрегата с реальной газовой нагрузкой и условиями производства позволяет получить стабильный вакуум, рационально использовать ресурс оборудования и обеспечить предсказуемую работу всей установки.
